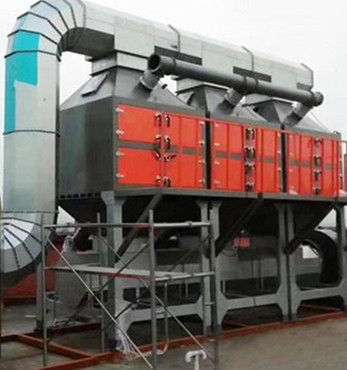

某电子厂两万风量催化燃烧废气处理设备

山东水木清环保盖经理-18653221918

电子厂一万风量催化燃烧废气处理设备是根据吸附(效率高)和催化燃烧(节能)两个基本原理设计的,即吸附浓缩--催化燃烧法。

设三个吸附床可交替使用,一个催化燃烧室,先将有机废气用活性炭吸附,当快达到饱和时停止吸附操作,然后用热气流将有机物从活性炭上脱附下来使活性炭再生;脱附下来的有机物已被浓缩(浓度较原来提高几十倍)并送入催化燃烧室进行催化燃烧,预热到220℃,在催化剂上于250~300℃左右进行催化氧化,使其转化为无害的二氧化碳和水排出。

废气处理|印刷废气处理|喷漆废气处理 |橡胶废气处理|塑料废气处理

当有机废气浓度达到2000ppm以上时,有机废气在催化床可维持自燃,不用外加热,燃烧后的尾气一部分排出大气,大部分送往吸附床用于活性炭的脱附再生,这样能满足燃烧和脱附所需的热能,达到节能的目的,再生后的活性炭可用于下次吸附。

活性炭再生冷却:

在再生过程中,如果活性炭床内温度超过150℃时,补冷风机和补冷阀门开启,百度当温度降到145℃时,补冷风机和补冷阀门关闭,使活性炭床内温度保持在150℃以下;

在再生过程中,如果活性炭床内温度超过160℃时,活性炭吸附装置内的温度感应器启动,自动打开喷淋系统的电磁阀,喷淋系统开始工作,对活性炭进行冷却降温。

主要部件说明:

阻火过滤器——由特制的多层丝网组成,可阻止火焰通过,过滤掉气体中较大污物,是本净化装置的安全装置之一;

预热室——由远红外电热管加热,提高进气温度达到催化反应条件;   热电阻——利用镍铬考钢带不锈钢保护管的热电阻;

催化床——由多层蜂窝状(块状)组成,为本净化装置的核心;

防爆器——为弹簧压力式泄压,当设备运行发生意外事故时,可及时泄压,防止意外事故发生;

风机——采用前送风式锅炉引风机,使装置在正压情况下工作;阀门——控制、调节气体流量大小。

运行过程:设备开机后,设备按照程序进行预清扫工作,然后由电加热器对催化剂进行加热,当电加热器达到设定预热温度时,主进阀先开启一定量(最小设定值),当催化剂达到催化起燃温度时(一般为200300℃),随着反应热的不断产生以及电加热器的加热,使预热空气温度逐渐达到设计的催化起燃温度。电加热是分组加热的方式,共有两组,系统能根据废气浓度来切换两组电加热。当废气浓度合适时,电加热完全停止,系统从而达到正常运行状态。当废气浓度过高,使催化反应温度>450℃时,打开新鲜空气阀,补充新鲜空气以稀释废气浓度,使设备进入正常运行状态。当废气浓度偏低时,系统将不能通过废气反应热来维持热平衡,此时需要加热器供热,以上是全自动设备运行过程。




');
