化工厂废气催化燃烧设备和处理工艺

山东水木清环保科技有限公司盖经理-18653221918

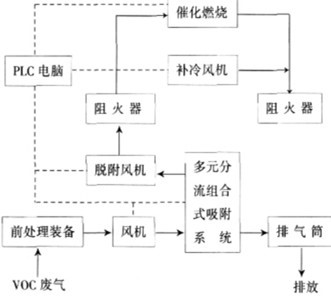

化工废气催化燃烧设备处理工艺流程,有机废气催化燃烧处理工艺几个步骤,废气经干式喷漆柜处理后,固体颗粒残留很少一部分,相对洁净的有机废气再经催化燃烧前处理吸附,然后进入吸附单元进行吸附和浓缩,基本达到饱和状态后对吸附单元进行加热来脱附有机废气,吸附单元的活性炭因此也可实现再生。脱附出来的废气进入催化氧化床进行燃烧,由于催化剂的作用,燃烧过程低温、快速、无焰,废气因而得到净化。燃烧产生的热气体可进行回收循环使用,再次回用于脱附环节和燃烧氧化过程。该处理方法具体流程包括预处理、吸附、脱附-催化燃烧三个过程,工艺流程如图示意。

废气处理|印刷废气处理|喷漆废气处理 |橡胶废气处理|塑料废气处理

当有机废气的流量大、浓度低、温度低、采用催化燃烧需消耗大量的燃料时,可先采用吸附手段将有机废气吸附于吸附剂上并进行浓缩,然后通过热空气吹扫,使有机废气脱附成为高浓度有机废气(可浓缩10倍以上)后再进行催化燃烧。不需要补充热源就可以维持正常运行。

废气处理|印刷废气处理|喷漆废气处理 |橡胶废气处理|塑料废气处理

催化燃烧是放热反应,放热量的大小取决于有机物的种类及其含量。如能依靠废气燃烧的反应热维持催化燃烧过程持续进行是最经济的操作方法。而能否以自热维持体系的正常反应则取决于燃烧过程的放热量、催化剂的起燃温度、热量回收率、废气的初始温度等条件。催化剂相应的起燃温度分别为200℃、250℃、300℃;废气的初始温度分别为30℃和150℃。废气的初始温度越高,废气中有机物的浓度越高,实现自热运转的可能性越大。而工业有机废气中5000mg/m3左右的有机物残留量是常见的,只要热交换器的换热效率能达到50%-60%就可利用热交换器回收燃烧反应热来维持催化燃烧的持续进行。

1、预处理

涂装过程少量油漆被废气带走,经空气冷凝形成漆雾粉尘。这些粉尘具有粒径小、废气中含量少等特点,大部分在10um以下,若这些废气直接进入活性炭进行吸附,将导致活性炭微孔堵塞,最终将导致活性炭失活。因此,废气必须经过过滤处理才能进入后续吸附阶段。

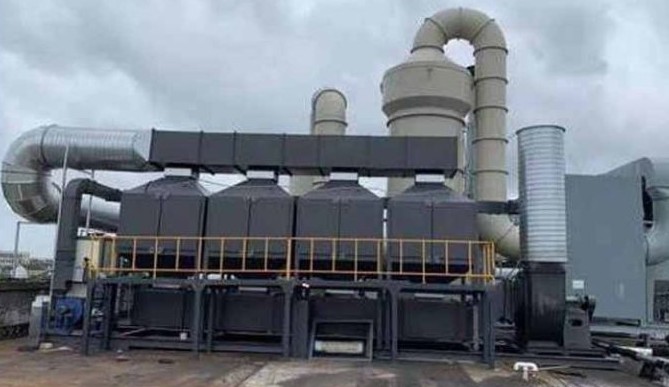

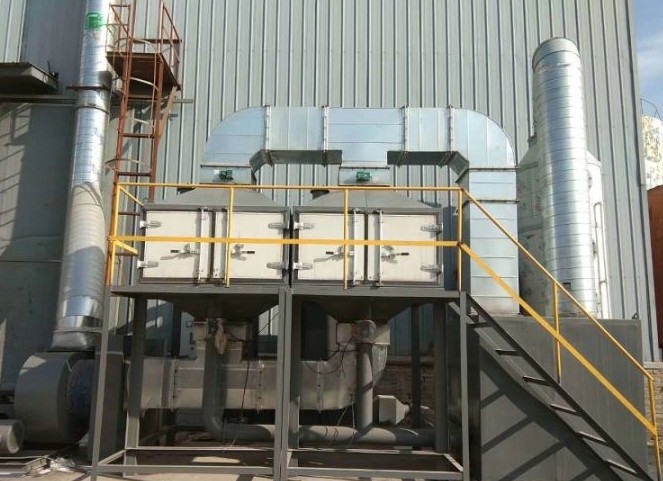

活性炭吸附脱附RCO催化燃烧设备主要由前置过滤系统、活性炭吸附(脱附)箱(催化燃烧床)、催化燃烧炉、电控系统、离心通风机、排风管道等组成。 活性炭吸附:经预处理过滤处理的废气通过活性炭微孔吸附在活性炭表面,去除废气中的有机物,达到净化气体的作用。

活性炭脱附:当吸附床吸附饱和后,切换脱附风阀和吸附风阀,启动脱附风机对该吸附床脱附。脱附新鲜空气首先通过新风入口的换热器和点加热室进行加热,将新空气加热到120°C左右进入活性炭床,炭床受热后,活性炭吸附的溶剂挥发出来。

催化燃烧:溶剂经风机送入到催化燃烧室前的换热器,然后进入催化燃烧室中的预热器,在电加热的作用下,使气体温度提高到250-300°C左右,再进入催化燃烧床,有机物质在催化剂的作用下无焰燃烧,被分解为CO2和H2O,同时放出大量的热气体温度进一步提高,该高温气体再次经过换热器预热未经处理的有机气体,回收一部分热量。从换热器出来的气体再通过新风入口的换热器对脱附新鲜空气进行加热,经过换热后的气体通过烟囱引高排放。

废气处理|印刷废气处理|喷漆废气处理 |橡胶废气处理|塑料废气处理

活性炭吸附脱附RCO催化燃烧设备特点,1、吸附净化效率高,处理效果稳定,确保废气达标排放。 2、具有手动和自动脱附功能,选用费金属催化剂,通过催化燃烧反应将有机物转化,催化效率高,性能稳定。 3、采用PLC控制,配套可操作触摸屏,使用操作方便,维护管理简单。 4、具备多重安全措施,主反应器配有泄爆装置,设置多点温度探测,具有故障警报及应急处置能力等。

活性炭吸附浓缩催化燃烧废气处理设备主要处理涂装、印刷、机电、家电、制鞋、塑料及各种化工车间里挥发或泄漏出的有害有机废气的净化及臭味,最适用较低浓度的、不宜直接燃烧或催化燃烧和吸附回收处理的有机废气,尤其是对大风量的处理场合,其处理效果显著,经过处理的气体经实时检测可达标排放。

当有机废气吸附床吸附饱和后,可启动脱附风机对该吸附床脱附,脱附气体首先经过催化床中的换热器,然后进入催化床中的预热器,在电加热器的作用下,使废气温度提高到280℃左右,再通过催化剂,废气中的有机物质在催化剂的作用下燃烧,被分解为CO2和H2O,同时放出大量的热,气体温度进一部提高,该高温喷漆废气再次通过换热器,与进来的冷风换热,回收一部分热量。从换热器出来的气体分两部分:一部分直接排空;另一部分进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷,使脱附气体温度稳定在一个合适的范围内。活性炭吸附床内温度超过报警值。




');
